Universidad Nacional
de Educación a Distancia

Cliente: Universidad Nacional de Educación a Distancia

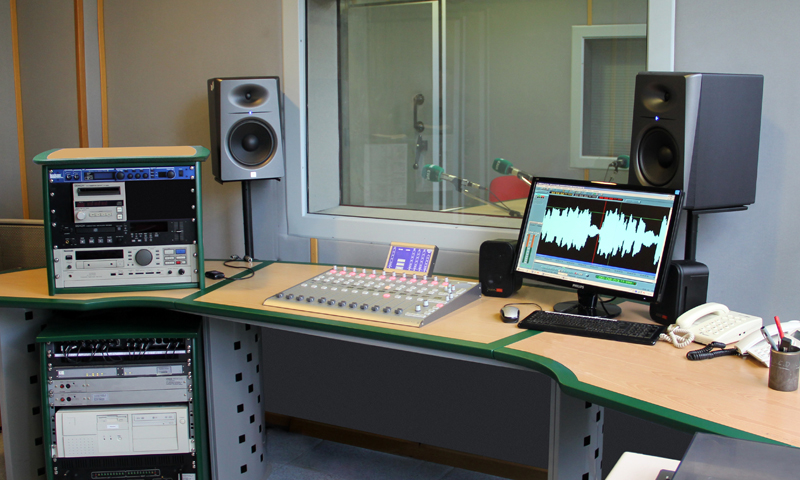

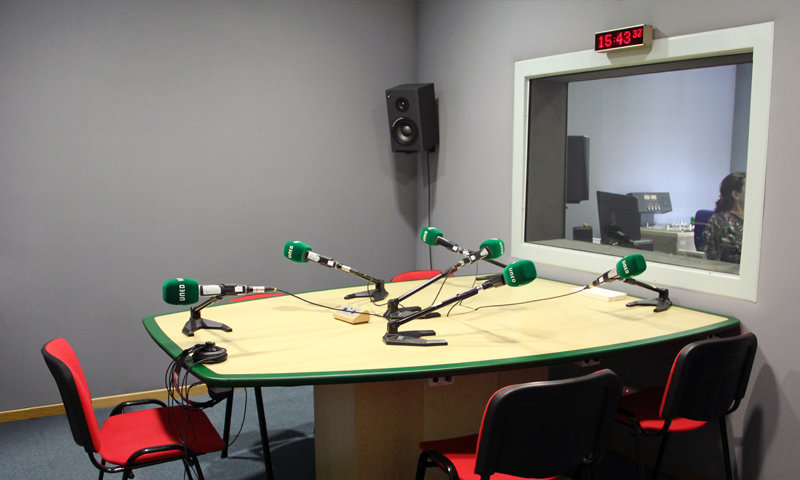

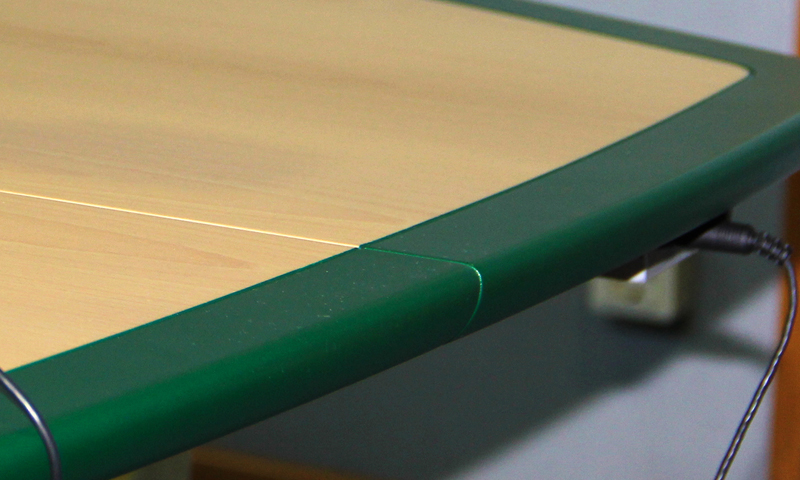

En esta renovación la UNED ha incorporado tecnología de la firma alemana DHD garantía de flexibilidad y fiabilidad. Así mismo ASPA también se encargó del diseño, fabricación y montaje del mobiliario técnico. El diseño fue totalmente corporativo incluyendo la grabación mediante láser de la identidad visual de la UNED en todas las piezas, así como en los equipos suministrados. El conjunto está compuesto de mesas de locutorio y encimeras para los controles, con racks de sobremesa y bajo mesa, todos ellos en madera lacada con bordes de protección en el color corporativo.

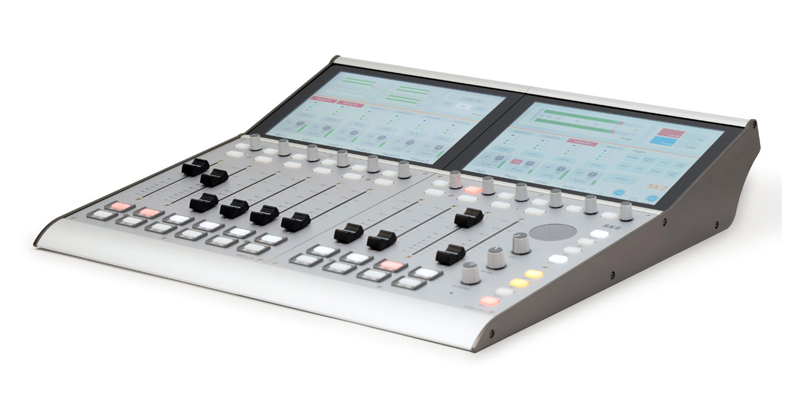

Se han instalado dos consolas DHD 52/SX, una en cada uno de los dos estudios de que dispone la UNED. Cada una de estas consolas dispone de 12 faders y una sección de control, apoyada con un TFT táctil de 7” desde el que poder visualizar y controlar parámetros como la ecualización y la dinámica (en la consola SX, cada canal dispone de forma independiente y simultánea de 3 ecualizadores a toda banda, un compresor y un limitador). Cada uno de los módulos se conecta con el core DSP mediante un único cable de CAT5, simplificando considerablemente el cableado del sistema y las posteriores labores de mantenimiento, ya que todos los módulos son intercambiables en caliente sin necesidad de apagar o reiniciar el sistema.

Por otro lado, las consolas SX disponen de varios tipos de módulos de entradas / salidas (entradas de micrófono, salidas de auriculares, entradas/salidas de líneas, entradas/salidas AES, etc), conectados también al core DSP mediante un cable CAT5. En el caso de la instalación de la UNED, se han utilizado módulos 52-1330 que proporcionan a la consola una gran cantidad de entradas y salidas en formatos variados (incluyendo 2 entradas/salidas USB para la conexión directa de PCs sin necesidad de usar tarjetas de sonido), apoyados por módulos adicionales de entradas de micrófono y línea.

Las dos consolas se interconectan mediante CAT5 por el protocolo propietario de DHD “APC-AUDIO”, de forma que pueden intercambiar hasta 48 canales de audio en cada sentido, con lo que ambos estudios pueden compartir fuentes de audio sin necesidad de realizar ningún parcheo mediante cableado. Asimismo, puesto que las consolas 52/SX permiten conmutar desde la pantalla TFT qué consola se encuentra en emisión, permiten contribuir hacia la emisión desde cualquiera de los dos estudios de una forma sencilla y efectiva.

Con esta renovación la UNED da un paso más en calidad tecnológica. Un refuerzo de garantía en la creación, grabación y retransmisión de las actividades formativas que componen su amplia oferta educativa.
